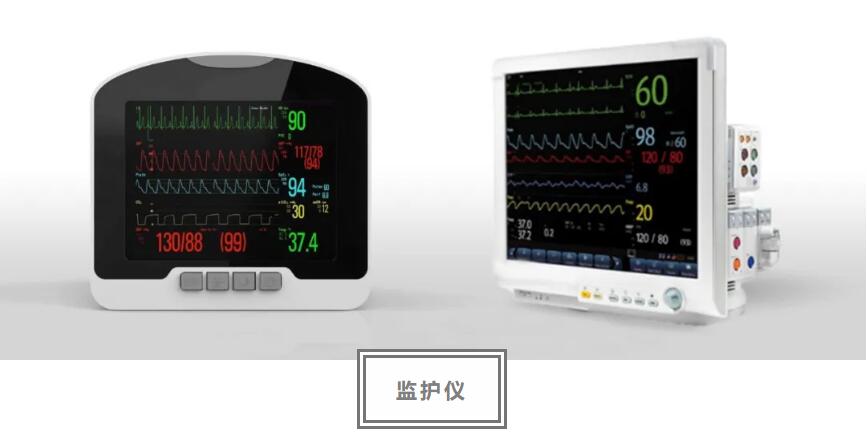

防疫產品監護儀解決方案-靈動微MM32F103

MM32 MCU型號
靈動微MM32F103系列是一款內核為ARM® CortexTM-M3的高性能32 位MCU，它最高工作頻率可達168MHZ，內置高速存儲器，豐富的增強型I/O 端口和外設連接到外部總線。該系列產品工作電壓為2.0V ~5.5V，工作溫度范圍包含-40?C ~+85?C 常規型和-40?C~ +105?C 擴展型。多種省電工作模式保證低功耗應用的要求。提供LQFP100、LQFP64、LQFP48、LQFP32 和QFN32 共5 種封裝形式；MM32F103可以替換意法半導體MCU的STM32F系列以及兆易創新MCU GDF32F103系列.

方案特色
•心電、心率、血氧、血壓、呼吸、體溫一機測量
•人性化觀測，多參數監護

方案規格
•主控MM32F103最高可運行至144MHz，支持多種通信端口
•超低功耗運行，支持自動睡眠模式
•無創血壓：
- 靜態壓力范圍：0~300mmHg
- 精度：±3mmHg
- 測量偏差：±5mmHg
- 分辨率：1mmHg
- 過壓保護：成人模式 300mmHg
                    兒童模式 240mmHg
•呼吸測量范圍：
- 成人 0~120BrPM
- 精確度 ±2%
•心率精度：
- ±1%或±1bpm，取大者
•心率范圍：
- 成人（15~300bpm）
- 兒童（15~350bpm）
•體溫測量范圍：
- 0~50℃
- 分辨率：0.1℃
•脈搏血氧：
- SpO2測量范圍：0-100%
- 分辨率：1%
- 精度：±3BPM
•脈率：
- 血氧20~250BPM
- Masimo血氧25~240BPM
•電源：
- 100-240V交流，50/60Hz

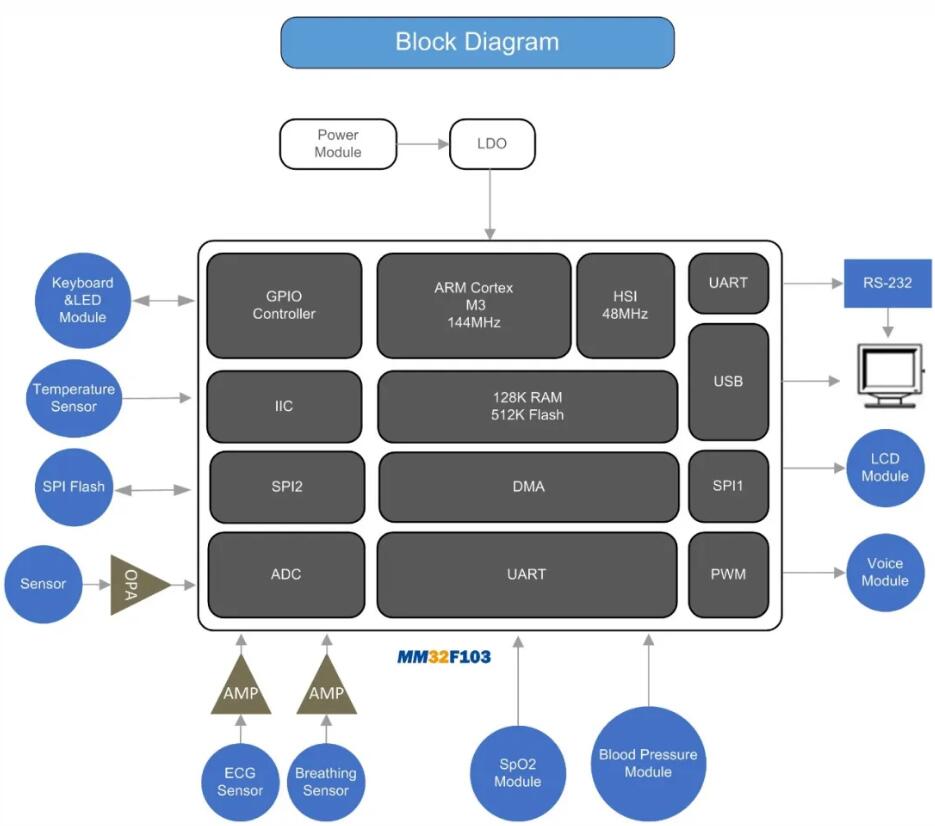

系統框圖 靈動微MM32F103系列部分產品

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	12b ADC
MM32F103	Cortex-M3	MM32F103K8U6	QFN32	64KB	20KB	96MHz	25	10
MM32F103	Cortex-M3	MM32F103K8T6	LQFP32	64KB	20KB	96MHz	23	10
MM32F103	Cortex-M3	MM32F103C8T6	LQFP48	64KB	20KB	96MHz	37	10
MM32F103	Cortex-M3	MM32F103R8T6	LQFP64	64KB	20KB	96MHz	51	16
MM32F103	Cortex-M3	MM32F103KBU6	QFN32	128KB	20KB	96MHz	25	10
MM32F103	Cortex-M3	MM32F103KBT6	LQFP32	128KB	20KB	96MHz	23	10
MM32F103	Cortex-M3	MM32F103CBT6	LQFP48	128KB	20KB	96MHz	37	10
MM32F103	Cortex-M3	MM32F103RBT6	LQFP64	128KB	20KB	96MHz	51	16
MM32F103	Cortex-M3	MM32F103KCU6	QFN32	256KB	64KB	168MHz	25	7
MM32F103	Cortex-M3	MM32F103KCT6	LQFP32	256KB	64KB	168MHz	23	7
